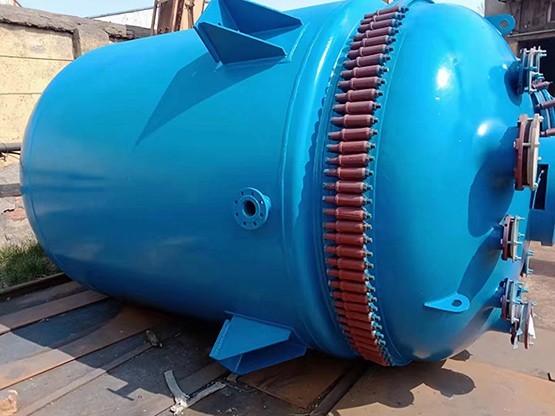

搪瓷反應釜的應用范圍如此廣泛，我們在觀(guān)察搪瓷反應釜時(shí)能否從外觀(guān)就鑒別出優(yōu)劣呢？答案是可以的，一般來(lái)說(shuō)我們可以從這幾個(gè)地方進(jìn)行分辨，看一看搪瓷反應釜的基礎情況進(jìn)行判斷。
　　1.應致密無(wú)微小氣孔。
　　2.應無(wú)釉瘤、鼓泡、擦不掉的雜質(zhì)和明顯的色澤不均；對于6300L以上的大規格閉式罐，瓷層表面，特別是搪瓷反應釜人孔部位、上接環(huán)部位、下接環(huán)部位、底部封頭環(huán)焊縫部位、下液口部位瓷面應無(wú)線(xiàn)狀的條紋。
　　3.瓷面無(wú)明顯的劃痕。我國搪瓷反應釜，由于搪燒工藝與國外搪燒工藝的差異，只有搪玻璃層表面約0.2mm厚度的搪玻璃層是致密的，以下多有氣泡，也就是說(shuō)這0.2mm的厚度是有效防腐層，強度也較高。深的劃痕會(huì )破壞這層致密層，降低搪玻璃層的強度。因此，應在檢驗、安裝、使用過(guò)程中嚴禁硬質(zhì)物體進(jìn)入搪玻璃設備，防止劃傷。
　　4.焊縫部位搪玻璃面應無(wú)明顯的凸起。在這里告訴大家一個(gè)專(zhuān)業(yè)知識，金屬基體凸起部位（也就是外圓弧部位）的搪玻璃層在較高溫度下，由于搪玻璃層和金屬基體熱膨脹系數的差異，會(huì )受到拉應力的作用，而搪玻璃層抗拉應力的性能遠遠小于抗壓應力，拉應力易造成搪玻璃層破損。因此，在金屬基體上應盡量減少凸起部位的出現，凸起的焊縫應盡量磨平。
　　5.搪玻璃面應沒(méi)有明顯的凹坑。凹坑是修磨金屬基體鋼板表面的缺陷留下的，凹坑越多，搪瓷反應釜說(shuō)明所用的鋼板的表面質(zhì)量差，這種鋼板不適宜用于搪玻璃設備。
　　6.管口與封頭，人孔與封頭，高頸法蘭與筒體對焊部位的鋼板應無(wú)明顯的厚度差。通過(guò)這些外觀(guān)觀(guān)察的技巧，相信大家對搪瓷反應釜產(chǎn)品優(yōu)劣的鑒別方法也有了一定的了解，希望以上的內容能夠對大家起到一定的幫助作用。
　　通過(guò)這些外觀(guān)觀(guān)察的技巧，相信大家對搪瓷反應釜產(chǎn)品優(yōu)劣的鑒別方法也有了一定的了解，希望以上的內容能夠對大家起到一定的幫助作用。
